Brytare
Våra högspänningsbrytare finns från 72 – 170kV. Brytarna klarar de svåra förhållanden vi har i Sverige med hög fuktighet, låga temperaturer samt har en hög personsäkerhet. Med vår ”mixed gas” nu även accepterad hos SVK klarar vi ner till -60C enligt krav som finns.:
- Brytare 72 – 170kV
- Frånskiljande brytare 72 – 145kV
Brytarna kan fås som en-polig eller 3-polig brytning. De är delvis sammansatta vid leverans till stationen som gör det enkelt och tar kortare tid för installationsarbetet. Polerna är delvis fyllda vid leverans. Brytarna har funnits på marknaden sedan Hedenhös. Våra produkter är GL 309 och GL 312 och DCB med motormanöverdonet CMM.
Se kataloger på www.gegrid.com

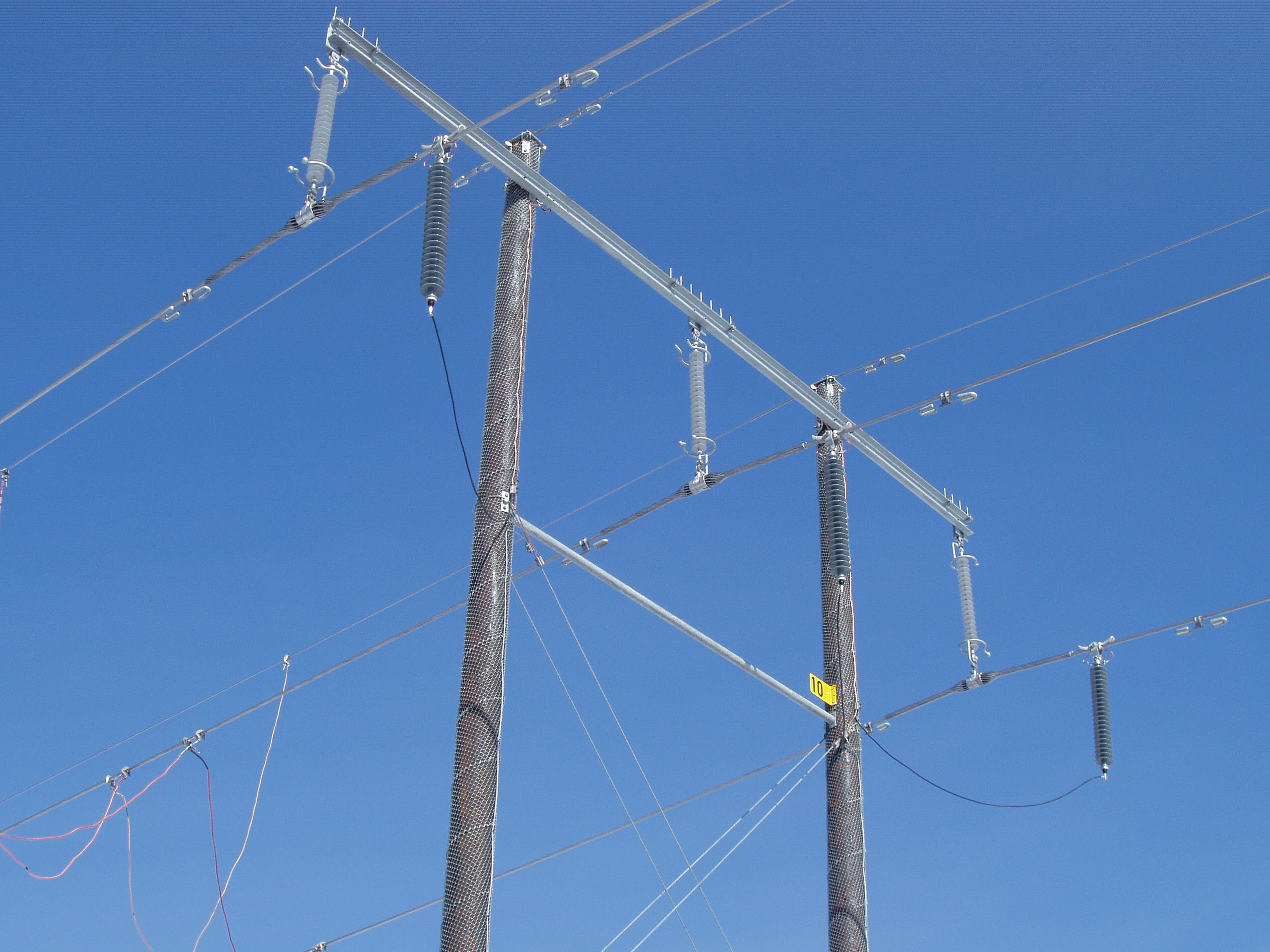

Frånskiljare och jordningskopplare
Vi erbjuder frånskiljare av typen centrebreak, vertical break, pantograf och semipantografer upp till 170kV från Världens största tillverkare. De klarar de svåra förhållanden vi har i Sverige och har en robust och ordentlig konstruktion. Temperaturer ner till -60C.:
- Frånskiljare
- Jordningskopplare
- Pantografer
Dagens frånskiljare är utvecklad på att ta ner totalkostnaden och ha en fungerande frånskiljare i ett tufft klimat, i stationen i många år. Det innebär att dagens frånskiljare är bra tekniskt och har låg totalkostnad, och därför attraktiva i alla led från inköp till användandet i stationen i många år.
Vid leverans till stationen så är frånskiljaren delvis sammansatt vilket förenklar och snabbar upp installationen på stationen. Konstruktionen är erkänt bra och klarar de krav man kan ställa på en frånskiljare som är placerad i en viktig station, den är robust och klarar ordentliga påkänningar, nära inpå underhållsfri, enkel manövrering och handhavande, etc.
Vi har en stor mängd nöjda kunder i Sverige och i övriga världen som är trygga med våra produkter. Det behövs inga speciella verktyg och tack vare konstruktionen och olika tekniska lösningar är frånskiljarna i stort sett underhållsfria vilket också reducerar totalkostnaden genom att använda våra produkter. Vi har en mängd referenser i Sverige.
Våra kataloger finns på www.gegrid.com
Ventilavledare
Ventilavledarna finns att få från 1 till 800kV både inomhus och utomhus. De är testade för temperaturer ända ner till –60C. Vi har avledare för de flesta applikationer:
- Stationer, klass 1 till 5
- Linjeavledare
- Järnväg
Man kan placera ventilavledarna både på stativ och hängande. Vi har en mängd referenser i Sverige.
Nedan finns kataloger.
Mättransformatorer
Mättransformatorer finns för alla applikationer både inomhus och utomhus från 12 till 800kV, med olja eller torr isolation och med både porslin och polymera isolatorer ner till -50C. Vi har en lång erfarenhet i Sverige och har referenser av våra produkter från 1974.
Olja som isolation
- 52 – 420kV med olja som isolation och med polymera isolatorer.
- strömtransformatorer
- spänningstransformatorer, induktiva och Kapacitiva
- kombinerade ström och spänningstransformatorer
Torr isolation med komposit isolatorer
- 12-72kV med komposit isolatorer och strömmar upp till 7000A för både inomhus och utomhusapplikationer.
- strömtransformatorer
- kabelströmstransformatorer
- spänningstransformatorer
- kombinerade ström och spänningstransformatorer
Hjälpkrafttransformatorer
- Hjälpkraftransformatorn används då man behöver ta ner hjälpkraft från en högspänningslina eller station då ingen annan hjälpkraft finns att tillgå, alternativt att ha som en reserv.
- Oljeisolerade 72-362kV, output till 333kVA
- SF6 gas isolerade med output 100kVA
Transformatorerna med torr isolation:
- har ingen miljöpåverkan.
- kräver ingen oljegrop som för oljeisolerade
- har ingen påverkan på den globala miljön (som de SF6-gas isolerade har).
- kräver inget underhåll utan bara en tillsyn.
- har en betydligt längre livstid än oljeisolerade.
- är ungefär hälften så tunga som oljeisolerade vilket gör dem bättre ur både transportsynpunkt och enklare att installera.
- de läcker aldrig och ger ingen möjlighet till explosioner

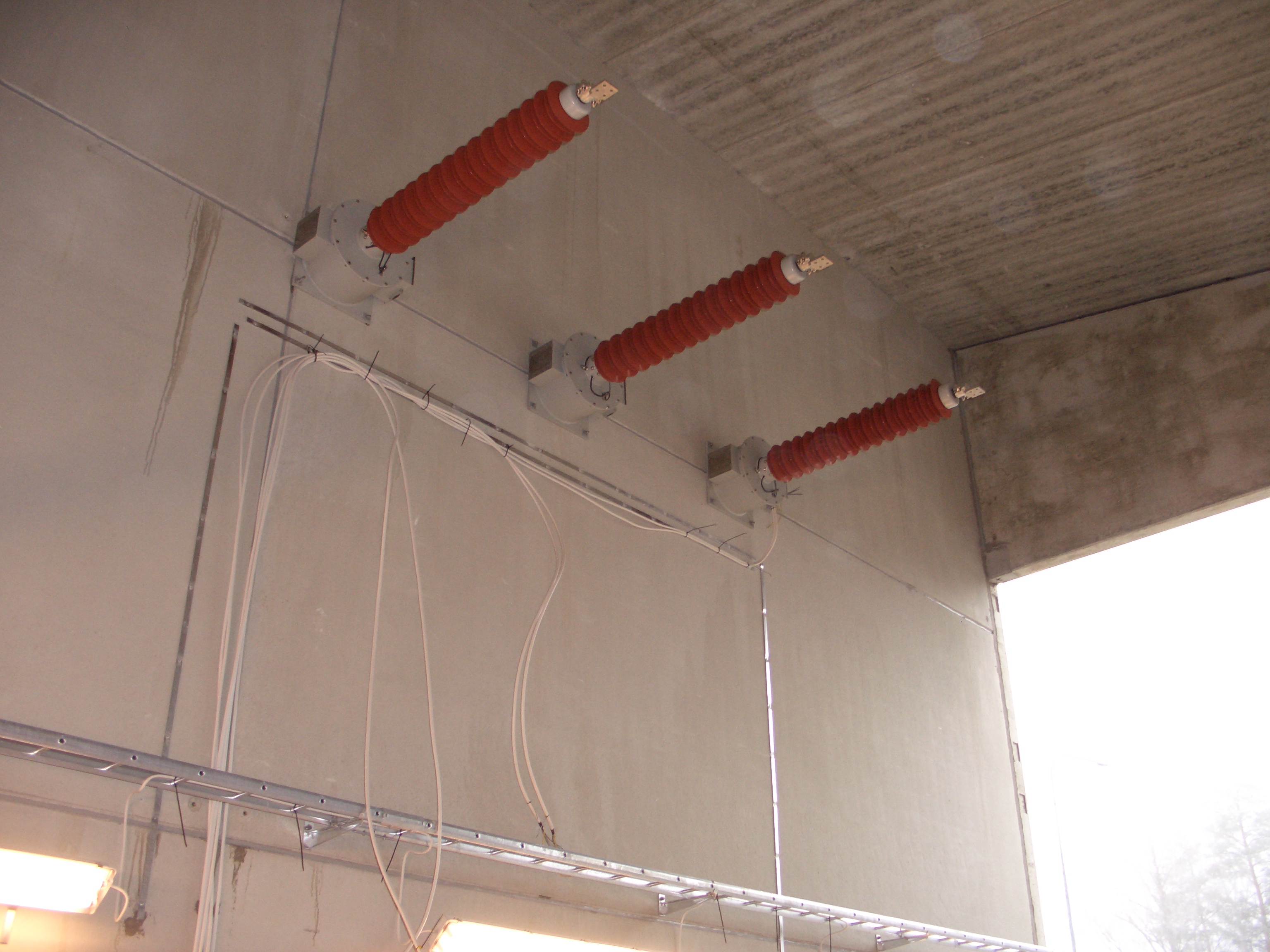

Väggenomföringar
Väggenomföringar med polymera isolatorer. Används för inomhus transformatorstationer, där man med fördel slackar ner på väggenomförings anslutning direkt från linjen. Det är ett betydligt mer kostnadseffektivt alternativ än att använda högspänningskabel. De finns i spänningar 12 – 420kV och kan förses med mättransformatorer för både mätinstrument och reläskydd, upp till 8 kärnor kan rymmas i varje genomföring. Temperaturer ner till -50C.
